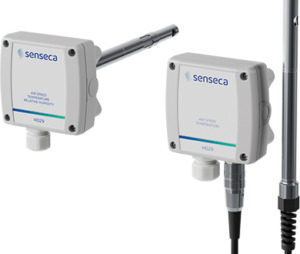

熱線式風速トランスミッタ

HD403TS4~20mA出力 HD4V3TSDC0~10V出力

■出力DC4~20mA/0~10V
■風速レンジ・応答時間切替え可

熱線式風速トランスミッタ(風速変換器)HD4□3シリーズは換気ダクト、クリーンルーム、換気ファンなどの風速の測定、制御、また空気質(IAQ)のモニターなどに使用します。このシリーズのトランスミッタは指向性または全方向性の熱線式センサを備えています。
HD403TSシリーズのトランスミッタは4~20mA出力、HD4V3TSシリーズはDC0~10V出力です。
測定範囲は、指向性プローブのS1、S3モデルが0.20~40.00m/s、全方向性プローブのS2、S4モデルが0.1~5.0m/sです。

機種構成
型式出力供給電源負荷抵抗
HD403TS□□4~20mADC12~40VまたはAC24VRL<500Ω
HD4V3TS□□DC0~10VDC16~40VまたはAC24VRL>10kΩ

■テクニカルデータ
風速測定範囲S2・S4モデル
0.10~5.00m/s
S1・S3モデル0.20~40.00m/s
風速測定精度±(0.2m/s+3%FS)
応答時間
(ジャンパー選択可)
Fast:0.2s
Slow:2.0s
動作温度電子回路部
プローブ
0~60℃
0~80℃
補正温度0~80℃
保管温度-10~+80℃
電子回路部保護クラスIP67
センサ動作条件腐食性のない空気、RH<80%
本体ケース外形寸法58×65×35mm(プローブを除く)
プローブ・ケーブル長プローブ径φ8mm、ケーブル長2m
